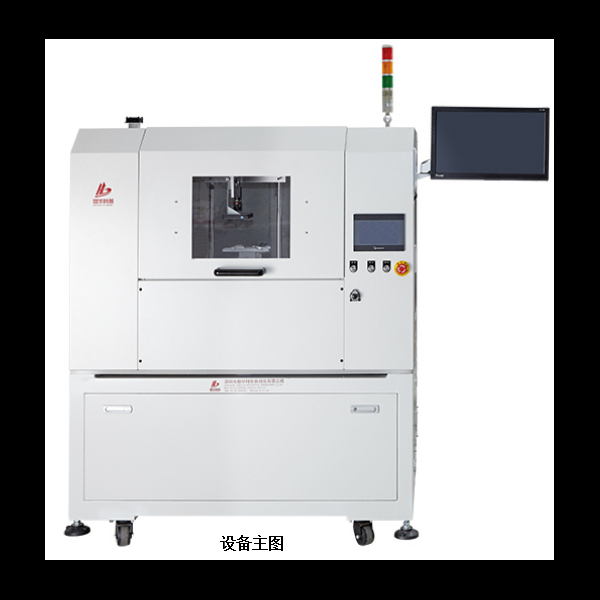

鼎华科创全自动植球台


产品名称:鼎华科创全自动植球台

产品型号:全自动植球台

产品优势:采用伺服运动控制系统:稳定、可靠、安全、高效



    自动植球机技术方案

    bga植球机,全自动植球机,植球机,bga全自动植球机,bga 植球机







    一、设备技术参数



    序号

    项目

    参数

    1

    植球能力(MM)

    0.2-1.5mm

    2

    适用BGA芯片尺寸(mm)

    2*2-300*300mm

    3

    植球良率(%)

    ≥98

    4

    植球精度(mm)

    ±0.02mm

    5

    锡球静电消除装置

    标配锡球静电消除功能,避免锡球因静电相互成团

    6

    植球介质

    支持刮锡膏或助焊膏

    7

    锡球收集装置

    具备锡球快速回收功能

    8

    植球模具更换

    支持快速更换模具,单次时间不大于 5 分钟

    9

    X、Y、Z 调整精度

    ±0.02mm

    10

    加热模式

    非接触式热辐射,避免损伤

    11

    测温通道

    1个

    12

    控温精度(℃)

    ±3

    13

    氮气焊接

    预留氮气装置,选择使用

    14

    CCD视觉系统像素

    2000

    15

    光学变焦

    72

    16

    数字变焦

    36

    17

    分辨率

    1920*1080P

    18

    变焦模式

    自动

    19

    电源

    AC 220V±10%  50Hz

    20

    气源

    0.2-0.6Mpa 30-50L/min

    21

    静电接地装置

    设备标配静电接地装置

    22

    锡球共面度

    偏差小于 1%



    二、设备功能描述:

    1) 光学对位,利用伺服电机精准移动调整位置,使芯片与网板贴装对位更加精准;



    2) 具备自动膏和自动植球的功能X,Y,Z全部伺服运动控制,触摸屏加高清显示器配置,功能齐全完全解放人手



    3) 芯片模具采用耐高温材料使芯片受热更加均匀,利用产品外边加弹性装置定位,使定位更加准确



    4) 嵌入式工控电脑,高清触摸屏人机界面,人性化的操作界面,程序预先内置,操作简单易掌握;



    5) 植球机顶部有防护罩和门,防护罩顶部设有排烟孔,保证了工作时室内空气环境干净无污染;



    6) 高精度K型热电偶闭环控制和温度自动补偿系统,利用旋转按钮+触摸屏调控温度使温度调节更方便。



    7) 采用伺服运动控制系统:稳定、可靠、安全、高效;采用高精度数字视像对位系统,使X、Y、Z三轴皆可作精细微调或快速定位、方便、准确



    8) 采用摇晃式植球模式,不伤锡球,球迅速,角度可调,球成功高。



    9) 直接利用鼠标移动及放大缩小图像,方便对位调试方便。调试完成自动记忆数据永久保存。



    10) 经过CE认证,设有急停开关和突发事故自动断电保护装置,最大程度保证员工安全。

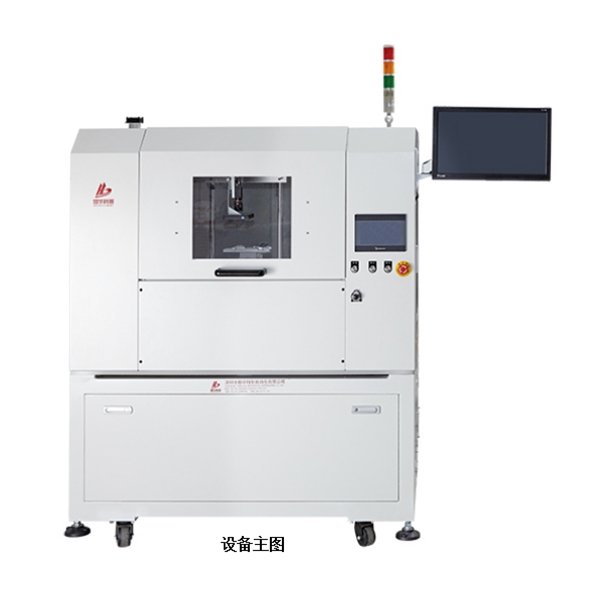

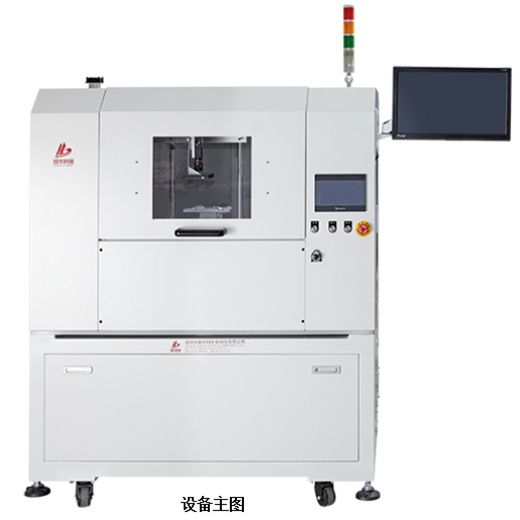

    三、设备图解:



    bga植球机,全自动植球机,植球机,bga全自动植球机,bga 植球机


    自动植球

     bga植球机,全自动植球机,植球机,bga全自动植球机,bga 植球机



    图解植球机重要功能



    序号

    项目

    参数

    1

    植球能力(MM)

    0.2-1.5mm

    2

    适用BGA芯片尺寸(mm)

    2*2-300*300mm

    3

    植球良率(%)

    ≥98

    4

    植球精度(mm)

    ±0.02mm

    5

    锡球静电消除装置

    标配锡球静电消除功能,避免锡球因静电相互成团

    6

    植球介质

    支持刮锡膏或助焊膏

    7

    锡球收集装置

    具备锡球快速回收功能

    8

    植球模具更换

    支持快速更换模具,单次时间不大于 5 分钟

    9

    X、Y、Z 调整精度

    ±0.02mm

    10

    加热模式

    非接触式热辐射,避免损伤

    11

    测温通道

    1个

    12

    控温精度(℃)

    ±3

    13

    氮气焊接

    预留氮气装置,选择使用

    14

    CCD视觉系统像素

    2000

    15

    光学变焦

    72

    16

    数字变焦

    36

    17

    分辨率

    1920*1080P

    18

    变焦模式

    自动

    19

    电源

    AC 220V±10%  50Hz

    20

    气源

    0.2-0.6Mpa 30-50L/min

    21

    静电接地装置

    设备标配静电接地装置

    22

    锡球共面度

    偏差小于 1%
